Abbildung ähnlich

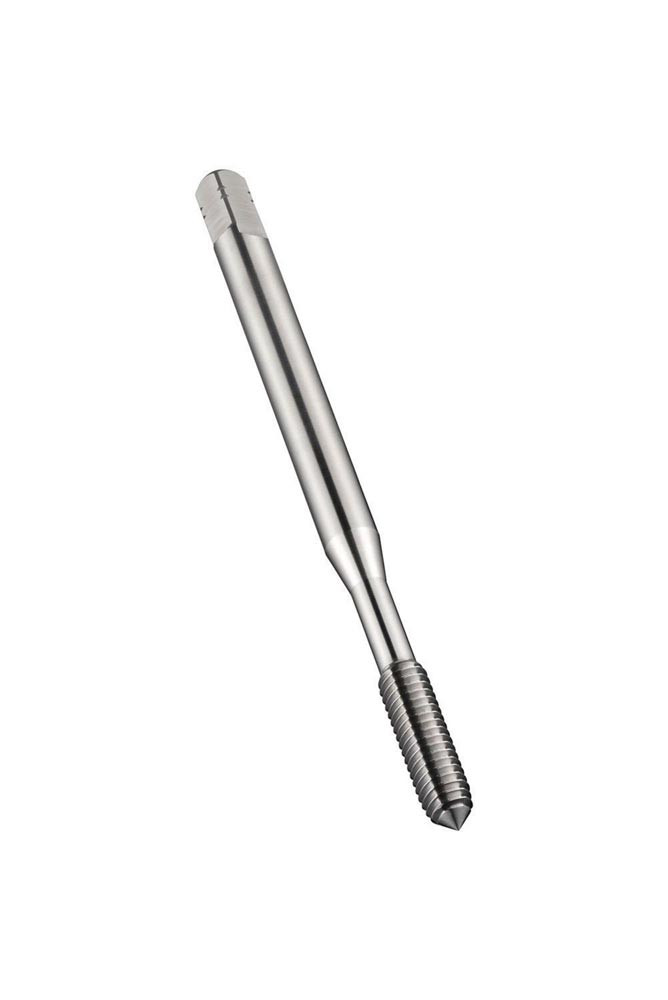

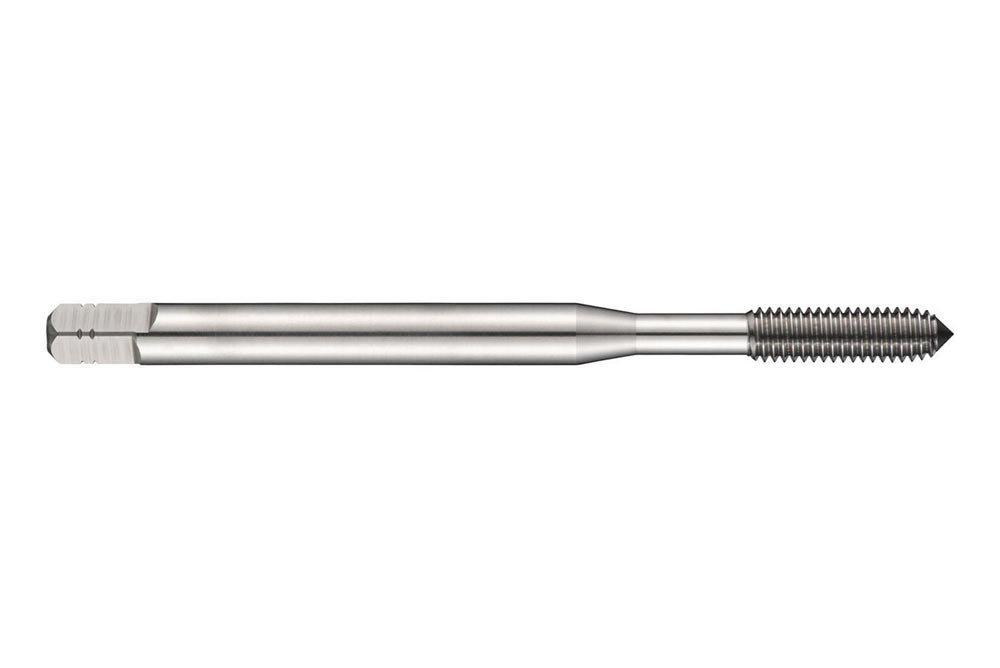

Gewindefurcher DIN 2174 1.6 Form C 2 - 3.5 HSS-E 6HX Geometrie ohne Nuten (Gewindeformen)
E6455724
auf Anfrage
je
1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
Gewindeformer · Anschnittform C mit 2-3xP Gewindeanschnitt · ISO-Metrisches Gewinde M1.6 mit 0.35 mm Steigung und 6HX Toleranzklasse · Abmessungen nach DIN 2174 Standard mit 2.5mm Schaft und 2.1mm Vierkantantrieb · HSSE-Co mit blanker Oberfläche 3xD Durchgangs- und Sacklochgewinde in Stahl und Stahlguss und Reinaluminium
Weitere technische Eigenschaften:
· Gewindelänge: 8mm
· Schaft-Ø: 2.5
Weitere technische Eigenschaften:
· Gewindelänge: 8mm
· Schaft-Ø: 2.5
Merkmale
| Norm | DIN 2174 |
| Gewinde-Nenn-Ø | 1.6 |
| Kernloch-Ø | 1.4 mm |
| Beschichtung | Unbeschichtet |
| Marke | DORMER |
| Toleranzfeld | 6HX |
| Schneidstoff | HSS-E |
| Modell | E291 |
| Bohrtiefe | 3 |
| Gewindeart | M |
| Form | C 2 - 3.5 |
| Schneidrichtung | Rechts |
| Schneidenanzahl | 3 |
| Schmiernuten | Geometrie ohne Nuten (Gewindeformen) |
| Steigung | 0.35 |
| Gesamtlänge | 40 |
| Vierkant | 2.1 |
| Schaftlänge | 5 |
Varianten
Gewindefurcher DIN 2174 1.6 Form C 2 - 3.5 HSS-E 6HX Geometrie ohne Nuten (Gewindeformen)
|
| Gewinde-Nenn-Ø | Kernloch-Ø | Schneidenanzahl | Steigung | Gesamtlänge | Vierkant | Schaftlänge | Einsatzlänge |
|---|---|---|---|---|---|---|---|
| 1.6 | 1.4 | 3 | 0.35 | 40 | 2.1 | 5 |
Gewindefurcher DIN 2174 10 Form C 2 - 3.5 HSS-E 6HX Geometrie ohne Nuten (Gewindeformen)
E6455725
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 Stück
| Gewinde-Nenn-Ø | Kernloch-Ø | Schneidenanzahl | Steigung | Gesamtlänge | Vierkant | Schaftlänge | Einsatzlänge |
|---|---|---|---|---|---|---|---|
| 10 | 9.3 | 5 | 1.5 | 100 | 8 | 11 | 39 |
Gewindefurcher DIN 2174 12 Form C 2 - 3.5 HSS-E 6HX Geometrie ohne Nuten (Gewindeformen)
E6455726
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 Stück
| Gewinde-Nenn-Ø | Kernloch-Ø | Schneidenanzahl | Steigung | Gesamtlänge | Vierkant | Schaftlänge | Einsatzlänge |
|---|---|---|---|---|---|---|---|
| 12 | 11.2 | 5 | 1.75 | 110 | 7 | 10 |
Gewindefurcher DIN 2174 2 Form C 2 - 3.5 HSS-E 6HX Geometrie ohne Nuten (Gewindeformen)
E6455727
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 Stück
| Gewinde-Nenn-Ø | Kernloch-Ø | Schneidenanzahl | Steigung | Gesamtlänge | Vierkant | Schaftlänge | Einsatzlänge |
|---|---|---|---|---|---|---|---|
| 2 | 1.8 | 3 | 0.4 | 45 | 2.1 | 5 | 11 |
Gewindefurcher DIN 2174 2.5 Form C 2 - 3.5 HSS-E 6HX Geometrie ohne Nuten (Gewindeformen)
E6455728
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 Stück
| Gewinde-Nenn-Ø | Kernloch-Ø | Schneidenanzahl | Steigung | Gesamtlänge | Vierkant | Schaftlänge | Einsatzlänge |
|---|---|---|---|---|---|---|---|
| 2.5 | 2.3 | 3 | 0.45 | 50 | 2.1 | 5 | 12.5 |
