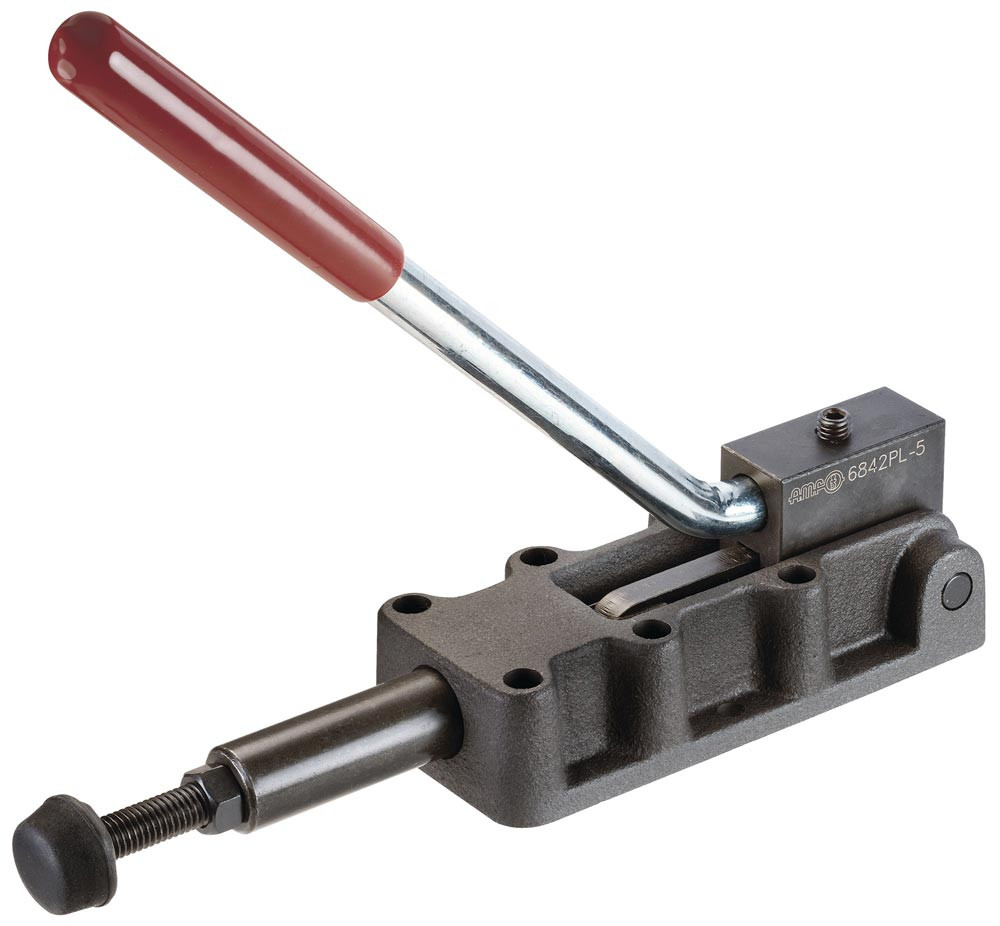

Schubstangenspanner Nr. 6842PL Größe 5 schwer umsteckbarer Handhebel
E6438300
111,00 EUR
(exkl. MwSt.)
132,09 EUR
(inkl. MwSt.)
je
1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung
schwer · mit umsteckbarem Handhebel · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · mit langer Schubstangenführung · Grundkörper aus Temperguss

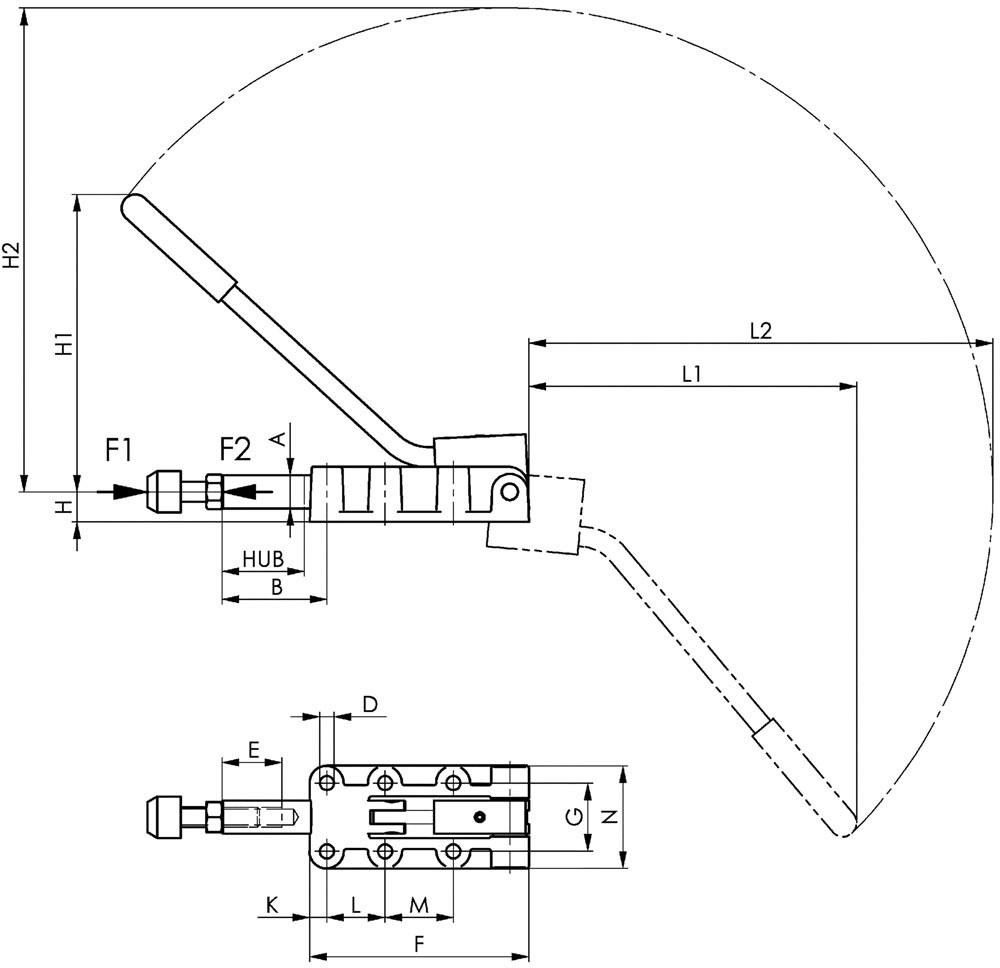

Weitere technische Eigenschaften:
· A: 20mm
· D: 8,5mm
· L2: 279mm
· G: 41mm
· L1: 197mm
· Ausstattung: umsteckbarer Handhebel
· H1: 178,5mm
· F1: 12kN
· H2: 290,5mm
· L: 35mm
· Bohrungs-Ø: 8,5 mm
· F2: 12kN
· F: 137mm
· B: 63mm
· Eigenschaft: schwer
· K: 8mm
· E: 50mm
· M: 41mm
· H: 18mm
· N: 58mm
Weitere technische Eigenschaften:
· A: 20mm
· D: 8,5mm
· L2: 279mm
· G: 41mm
· L1: 197mm
· Ausstattung: umsteckbarer Handhebel
· H1: 178,5mm
· F1: 12kN
· H2: 290,5mm
· L: 35mm
· Bohrungs-Ø: 8,5 mm
· F2: 12kN
· F: 137mm
· B: 63mm
· Eigenschaft: schwer
· K: 8mm
· E: 50mm
· M: 41mm
· H: 18mm
· N: 58mm
Merkmale
Größe | 5 |
Andrückschraube | M10 x 50 |
Hub | 50 mm |
Länge gespannt | 197 mm |
Höhe gespannt | 178,5 mm |
Spannhöhe | 18 mm |
Haltekraft F2 | 12 kN |
Haltekraft F1 | 12 kN |
Marke | AMF |
Höhe geöffnet | 290,5 mm |
Varianten
Schubstangenspanner Nr. 6842PL Größe 4 schwer umsteckbarer Handhebel
|
Größe | Hub | Länge gespannt | Höhe gespannt | Spannhöhe | Haltekraft F2 | Haltekraft F1 | Andrückschraube | Höhe geöffnet |
---|---|---|---|---|---|---|---|---|
4 | 32 | 128 mm | 115 mm | 12 mm | 7 kN | 7 kN | M8 x 35 | 190 mm |
Schubstangenspanner Nr. 6842PL Größe 5 schwer umsteckbarer Handhebel
E6438300
keine Verfügbarkeitsinformationen
111,00 EUR
(exkl. MwSt.)
132,09 EUR
(inkl. MwSt.)
je
1 Stück
Größe | Hub | Länge gespannt | Höhe gespannt | Spannhöhe | Haltekraft F2 | Haltekraft F1 | Andrückschraube | Höhe geöffnet |
---|---|---|---|---|---|---|---|---|
5 | 50 | 197 mm | 178,5 mm | 18 mm | 12 kN | 12 kN | M10 x 50 | 290,5 mm |
Schubstangenspanner Nr. 6842PL Größe 7 schwer umsteckbarer Handhebel
E6438301
keine Verfügbarkeitsinformationen
226,00 EUR
(exkl. MwSt.)
268,94 EUR
(inkl. MwSt.)
je
1 Stück
Größe | Hub | Länge gespannt | Höhe gespannt | Spannhöhe | Haltekraft F2 | Haltekraft F1 | Andrückschraube | Höhe geöffnet |
---|---|---|---|---|---|---|---|---|
7 | 75 | 267 mm | 246 mm | 22 mm | 25 kN | 25 kN | M12 x 50 | 392 mm |
Schubstangenspanner Nr. 6842PL Größe 8 schwer umsteckbarer Handhebel
E6438302
keine Verfügbarkeitsinformationen
267,00 EUR
(exkl. MwSt.)
317,73 EUR
(inkl. MwSt.)
je
1 Stück
Größe | Hub | Länge gespannt | Höhe gespannt | Spannhöhe | Haltekraft F2 | Haltekraft F1 | Andrückschraube | Höhe geöffnet |
---|---|---|---|---|---|---|---|---|
8 | 106 | 365 mm | 323 mm | 28 mm | 45 kN | 45 kN | M16 x 80 | 523 mm |
